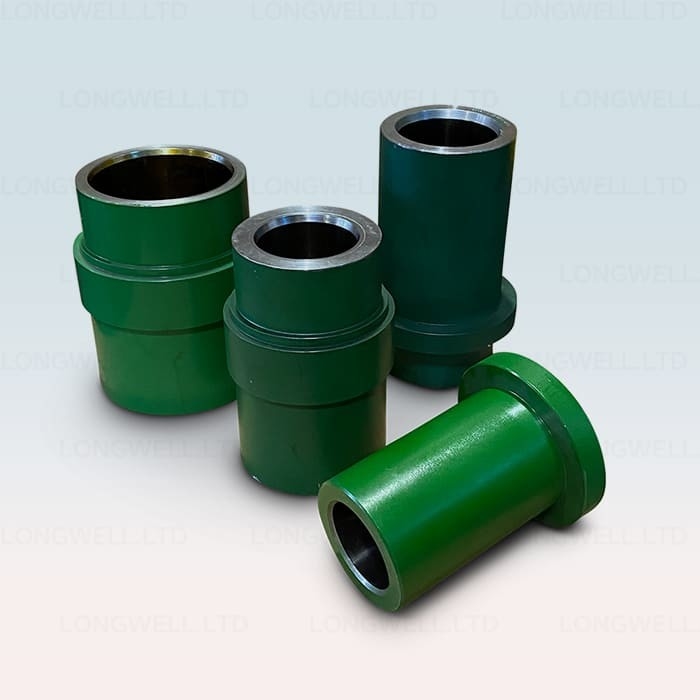

Τριπλεξής αντλίας λάσπης Liner Bimetal Steel Integral Forging Components

Τι είναι το Triplex Mud Pump Parts Bimetal Liner;

Τρίπλεξ αντλία λάσπης Τμήματα Bimetal Liner Steel Integral Forging Mud Pump Liner συνδυάζουν την αντοχή ενός σφυρηλατημένου χάλυβα εξωτερικό κέλυφος με την αντοχή στην τριβή και τη διάβρωση ενός υψηλού χρώματος εσωτερικό μανίκι.Οι εν λόγω επενδύσεις διαθέτουν κεντροφυγική χύτευση υψηλού χρωμικού σιδήρου που είναι επεξεργασμένο και θερμικά επεξεργασμένο σε μια ελάχιστη ομοιόμορφη σκληρότητα του τρύπου 59-65HRC.

Τρίπλεξ αντλία λάσπης Τμήματα Bimetal Liner Steel Integral Forging Mud Pump Liner είναι τα κύρια αναλώσιμα μέρη της αντλίας λάσπης, προσαρμόζει διπλή μεταλλική στερέωση μαζί.Το διμεταλλικό στρώμα κυλίνδρου είναι ένα από τα πιο ευρέως χρησιμοποιούμενα και μεγαλύτερα εξαρτήματα τελικών υγρών αντλίας λάσπης.

Οι επενδύσεις αντλίας λάσπης περιλαμβάνουν επενδύσεις δι-μεταλλικών και κεραμικών επενδύσεων.

Το υλικό των περισσότερων διμεταλλικών επένδυσης κυλίνδρων είναι χάλυβας ZG45, επένδυση με χυτοσίδηρο υψηλού χρωμίου.

Ποια είναι η διαδικασία παραγωγής για το Triplex Mud Pump Parts Bimetal Liner;

Το Triplex Mud Pump Parts Bimetal Liner της εταιρείας μας σε συνδυασμό με τα πλεονεκτήματα της υβριστικής θερμής σφυρηλάτησης και της αντιαντάσπισης υψηλής χρωμικής εσωτερικής επικάλυψης.Η εξωτερική επένδυση είναι κατασκευασμένη από υψηλής ποιότητας χάλυβα άνθρακα με θερμό πίεση σχηματισμούΗ εσωτερική επένδυση είναι κατασκευασμένη από κράμα υψηλού χρώματος με φυγόκεντρο χύτευση.

Ποιά είναι τα γενικά χαρακτηριστικά της Τριπλεξ Πυροσβεστικής Τρίχωσης;

Το εξωτερικό μανίκι είναι σφυρηλατημένο με ποιοτικό χάλυβα άνθρακα, το εσωτερικό μανίκι είναι χυμένο με υψηλό άνθρακα και υψηλό χρωμικό χρησιμοποιούν την τεχνολογία του κεντρώου χύτευσης, μετά την επεξεργασία,Η σκληρότητα του μπορεί να φτάσει σε επίπεδο 59-67HRC.

Εξωτερική επιφάνεια: 45# σφυρηλατημένο χάλυβα, αντοχή σε εφελκυσμό δb ≥610Mpa, αντοχή στην απόδοση δs≥450Mpa, σκληρότητα επιμήκυνσης E≥17%, σκληρότητα HRC180-200.

Εσωτερική επιφάνεια: χυτοσίδηρο υψηλού χρωμίου (κεντριφογενής σφυρηλάτηση).

Χημική σύνθεση C 2,8%-3,1% Cr 26%-28% Si 0,6%-0,9% Mn 0,5%-1% Mo 0,5%-0,8% S.P≤0,05%

Τι είναι το Ceramic Liner;

Οι κεραμικές επενδύσεις συνδυάζουν την αντοχή ενός σφυρηλατημένου εξωτερικού κελύφους από χάλυβα με την αντοχή στην τριβή και τη διάβρωση ενός κεραμικού εσωτερικού μανδύα.

Το εσωτερικό μανίκι του κυλίνδρου είναι από κεραμικό, χρησιμοποιείται ζιρκόνιο, σκληροποίηση αλουμινίου, κεραμική που έχει λάβει το εθνικό δίπλωμα ευρεσιτεχνίας.χρησιμοποιώντας οξείδιο του ζιρκώνου τα χαρακτηριστικά της υψηλής αντοχής σε σπάσιμο και της υψηλής σκληρότητας του αλουμινίουΗ επιφάνεια του υλικού χρησιμοποιεί σφυρηλάτηση από χάλυβα 45 με καλές μηχανικές ιδιότητες.

Μετά την θερμική επεξεργασία της θέρμανσης, σκληρότητα HB235-265, η αντοχή σε έλξη δεν είναι μικρότερη από 655 mpa.
