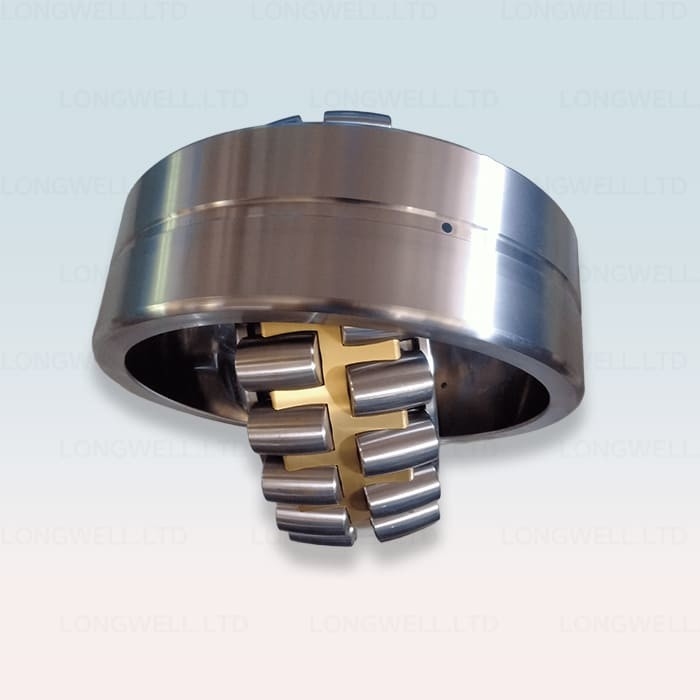

3G3760HY Υποκείμενο αντλίας λάσπης

Τι είναι το κύριο ρουλεμάν 3G3760HY του στροφαλοφόρου άξονα αντλίας λάσπης;

Τα κυλινδρικά ρουλεμάν μονής σειράς με κλουβί αποτελούνται από εσωτερικό δακτύλιο, εξωτερικούς δακτυλίους, κυλινδρικό κύλινδρο και κλουβί. Οι εξωτερικοί δακτύλιοι έχουν άκαμπτες νευρώσεις και στις δύο πλευρές ή χωρίς νευρώσεις, οι εσωτερικοί δακτύλιοι έχουν μία ή δύο άκαμπτες νευρώσεις ή έχουν σχεδιαστεί χωρίς νευρώσεις.

Ο κλωβός εμποδίζει τους κυλινδρικούς κυλίνδρους να έρθουν σε επαφή μεταξύ τους κατά την κύλιση.

Τα κυλινδρικά ρουλεμάν με κλουβί έχουν υψηλή ακαμψία, μπορούν να αντέξουν το υψηλό ακτινικό φορτίο και λόγω του κλωβού, αυτού του είδους τα ρουλεμάν είναι πιο κατάλληλα για υψηλότερες ταχύτητες σε σύγκριση με τα σχέδια πλήρους συμπληρώματος.

Τα ρουλεμάν με το επίθημα E έχουν μεγαλύτερη χωρητικότητα φορτίου μέσω της βελτιστοποίησης εσωτερικού σχεδιασμού και είναι κατάλληλα για συνθήκες εργασίας υψηλότερης ικανότητας μεταφοράς φορτίου.

Πώς να εγκαταστήσετε τον άξονα και τα ρουλεμάν του πινιόν;

1 Τοποθετήστε τις εσωτερικές ράγες του ρουλεμάν πινιόν στον άξονα του πινιόν θερμαίνοντας στους 300°F σε λουτρό λαδιού, ηλεκτρικό φούρνο ή θερμαντήρα με ρουλεμάν επαγωγής. Περιμένετε να κρυώσουν οι αγώνες πριν συνεχίσετε.
2 Τοποθετήστε τις εξωτερικές ράγες του ρουλεμάν πινιόν στους φορείς ρουλεμάν χρησιμοποιώντας μια ολίσθηση.
3 Τοποθετήστε τον άξονα του πινιόν στην αντλία πριν εγκαταστήσετε τα συγκροτήματα φορέα ρουλεμάν. Βεβαιωθείτε ότι ο άξονας του πινιόν στηρίζεται σωστά πριν συνεχίσετε.
4 Σύρετε τα συγκροτήματα φορέα ρουλεμάν και τις φλάντζες πάνω από τον άξονα του πινιόν και μέσα στο πλαίσιο της αντλίας, προσέχοντας καθώς συναντούν την εσωτερική κούρσα.
5 Τοποθετήστε τη τσιμούχα λαδιού πινιόν και περάστε πάνω στον άξονα του πινιόν.

Πώς να εγκαταστήσετε τις μπιέλες και τα ρουλεμάν;

1 Ζεσταίνουμε τις μπιέλες και τα ρουλεμάν σε ηλεκτρικό φούρνο ή λουτρό λαδιού στους 200°F. Κάθε ρουλεμάν αποτελείται από 3 μέρη (εξωτερική ράγα, εσωτερική ράγα και κυλίνδρους), τα οποία πρέπει να διατηρούνται μαζί ως σετ.
2 Τοποθετήστε ξανά τον ώμο του ρουλεμάν στον στροφαλοφόρο άξονα.
3 Σύρετε το θερμαινόμενο ρουλεμάν στον στροφαλοφόρο άξονα με τον χαλαρό δακτύλιο να οδηγεί.
4 Τοποθετήστε το εσωτερικό συγκράτησης για να ασφαλίσει το ρουλεμάν στη θέση του.
5 Σύρετε τις μπιέλες πίσω στη θέση τους στον στροφαλοφόρο άξονα, προσέχοντας να μην προσκρούσετε ή προκαλέσετε ζημιά στο κύριο γρανάζι
6 Στερεώστε τη μπιέλα στη θέση της τοποθετώντας το εξωτερικό συγκράτησης ρουλεμάν.
7 Επανατοποθετήστε τα κύρια ρουλεμάν σύμφωνα με το 5.3.4.
8 Επανατοποθετήστε τον στροφαλοφόρο άξονα στο ηλεκτρικό πλαίσιο σύμφωνα με την 5.3.6.

Πώς να εγκαταστήσετε το κύριο ρουλεμάν;

1 Τοποθετήστε ξανά τις μπιέλες σύμφωνα με το 5.3.3 και ελέγξτε ότι τα άκρα του στροφαλοφόρου άξονα και τα ρουλεμάν είναι απαλλαγμένα από γράσο.
2 Τοποθετήστε ξανά τα στεγανοποιητικά του κύριου ρουλεμάν.
3 Τοποθετήστε τα κύρια ρουλεμάν στους φορείς ρουλεμάν. Ασφαλίστε χρησιμοποιώντας τον εξωτερικό δακτύλιο συγκράτησης.
4 Σύρετε το κύριο ρουλεμάν και τον φορέα πάνω στο κωνικό.
5 Τοποθετήστε το εσωτερικό στήριγμα του κύριου ρουλεμάν και βιδώστε όλους τους συγκρατητές σύμφωνα με το Διάγραμμα ροπής, σελίδα 53.
